Холодные зоны посреди гостиной, эффект температурной «зебры» под ногами и закипающая плитка в санузле при ледяном поле в спальне — классические последствия монтажа водяного теплого пола «на глаз». Многие бригады до сих пор раскатывают трубу единым контуром на всю площадь или выставляют одинаковый проток на всех расходомерах коллектора, игнорируя законы гидравлики. Решение этих проблем закладывается до заливки стяжки: через теплотехнический расчет шага укладки и последующую математически точную балансировку петель.
Инженерный расчет шага укладки: от теплопотерь к геометрии
Шаг укладки (расстояние между осями соседних труб) определяет удельную тепловую мощность пола (Вт/м²). Выбор этого параметра зависит от теплопотерь конкретного помещения и типа чистового покрытия. Керамогранит отлично проводит тепло, а инженерная доска или ламинат работают как теплоизоляторы, требуя более плотной раскладки.
Зонирование площади: рантовые и основные участки
Профессиональный монтаж подразумевает разделение помещения на температурные зоны:
- Рантовые (краевые) зоны. Полоса шириной 0.5–1 метр вдоль наружных стен, витражных окон и входных дверей. Здесь наблюдаются максимальные теплопотери. Шаг укладки трубы (чаще всего сшитый полиэтилен PEX-a или термостойкий полиэтилен PE-RT) в рантовых зонах уплотняется до 100 мм.
- Основная зона. Центр комнаты, где достаточно поддерживать комфортную температуру (обычно +24…+26 °C на поверхности). Здесь шаг увеличивается до 150–200 мм.
Сравнительная таблица мощности и длины контуров (для трубы 16×2.0 мм)
| Шаг укладки (мм) | Удельная мощность (Вт/м²)* | Расход трубы на 1 м² (п.м.) | Рекомендуемая зона применения |
|---|---|---|---|
| 100 | 80 – 100 | 10.0 | Рантовые зоны, санузлы, лоджии |
| 150 | 60 – 75 | 6.7 | Основные жилые зоны (гостиные, спальни) |
| 200 | 40 – 50 | 5.0 | Коридоры, гардеробные, кладовые |
*При теплоносителе на подаче +35 °C и чистовом покрытии из керамогранита.
Увеличивать шаг более 200 мм при стандартной толщине полусухой стяжки (60–70 мм над трубой) недопустимо. Тепловые конусы от соседних труб не пересекутся на поверхности пола, и стопа будет отчетливо чувствовать перепады температуры (эффект «зебры»).
Длина контура и гидравлическое сопротивление
Главный враг циркуляционного насоса — избыточное гидравлическое сопротивление, которое растет пропорционально длине трубы. Для самой популярной трубы диаметром 16 мм критический предел длины одной петли составляет 80 метров (идеально — до 70 м). Для трубы 20 мм предел сдвигается до 110–120 метров.
Если раскатать контур длиной 120 метров 16-й трубой, теплоноситель отдаст всю энергию в первой половине пути. Разница температур между подачей и обраткой (ΔT) превысит нормативные 5–10 °C, и пол в конце комнаты останется холодным, независимо от мощности котла. Если площадь помещения требует 120 метров трубы, комната разбивается на два независимых контура по 60 метров.
Гидравлическая балансировка: как заставить воду течь правильно
Теплоноситель всегда идет по пути наименьшего сопротивления. Если к одному коллектору подключены петля санузла (20 метров) и петля гостиной (75 метров), вся вода устремится в короткий контур. В санузле будет перетоп, а гостиная замерзнет.
Для выравнивания гидравлики используется коллекторная группа с ротаметрами (колбами расходомеров) на подающей балке и балансировочными (настроечными) клапанами на обратной балке.
Алгоритм точной настройки расходомеров
- Откройте все контуры на 100% при работающем на максимальной скорости циркуляционном насосе смесительного узла.
- Определите самый длинный контур (базовую (диктующую) петлю). Его клапан должен остаться полностью открытым.
- Посмотрите на показания ротаметра диктующей петли (например, поплавок опустился до отметки 2.5 л/мин).
- Настройте остальные петли (прижимая их клапаны) пропорционально их длине относительно диктующей.
Лайфхак для балансировки без проекта от теплотехника:
Если у вас нет рассчитанных значений расхода, используйте метод пропорциональной привязки к длине. Формула проста: Расход = (Длина_петли / Длина_самой_длинной_петли) × Макс_расход.Пример: Самая длинная петля — 80 м. При полном открытии она выдает 2.4 л/мин. Вам нужно настроить петлю длиной 40 м. Считаем: (40 / 80) × 2.4 = 1.2 л/мин. Прижмите ротаметр 40-метрового контура до отметки 1.2. Система будет идеально сбалансирована, и все комнаты прогреются равномерно.
Частые ошибки чернового монтажа

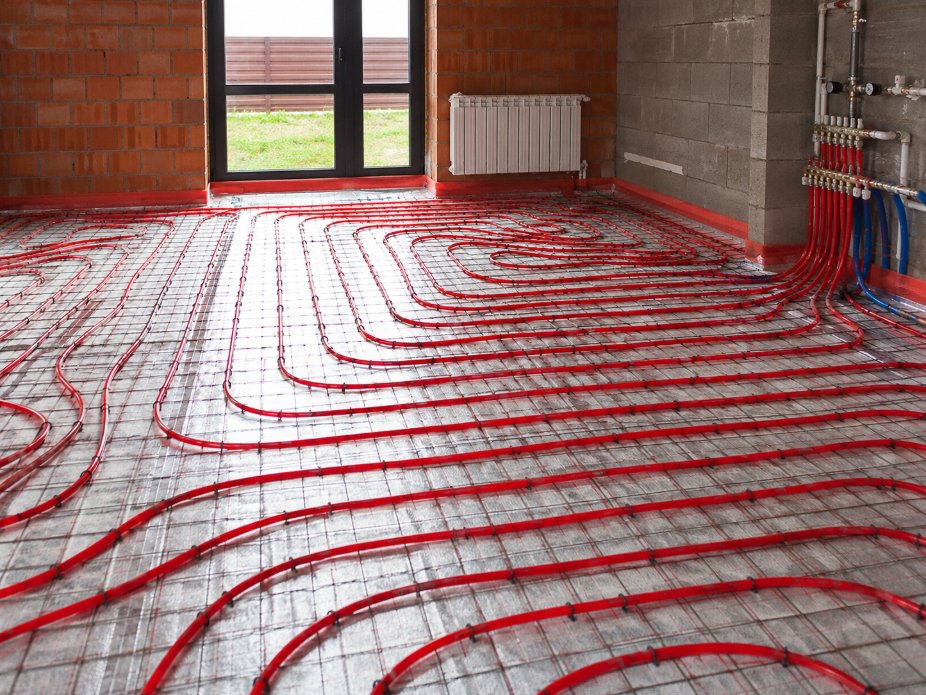

- Укладка «Змейкой». Этот тип раскладки допустим только для крошечных помещений или рантовых зон. При укладке змейкой теплоноситель остывает по мере продвижения от одной стены к другой. В больших комнатах применяется только «Улитка» (бифилярная схема), где трубы подачи и обратки чередуются, обеспечивая равномерный прогрев всей площади.
- Игнорирование демпферной ленты и деформационных швов. Стяжка расширяется при нагреве. Без демпферной ленты по периметру и разделительных швов в дверных проемах (с гильзованием проходящих сквозь них труб) бетон неминуемо треснет, порвав чистовое покрытие.
- Регулировка температуры шаровыми кранами. Шаровой кран — это запорная, а не регулировочная арматура. Попытка «прижать» проток шаровым краном на коллекторе приводит к износу шара, кавитации и потере герметичности.
Рецепт стабильного климата
Эффективность низкотемпературного отопления строится на строгой геометрии и гидравлической дисциплине. Дифференцированный шаг укладки от 100 до 200 мм позволяет компенсировать теплопотери без перегрева центральных зон помещения, а лимит длины контуров защищает насосное оборудование от перегрузок. Грамотная обвязка коллектора с использованием расходомеров и применение метода пропорциональной балансировки гарантируют равномерный прогрев каждого квадратного метра стяжки, превращая бетонную плиту в единый, стабильный теплоаккумулятор.
