Ошибки при проектировании и сборке вводно-распределительного устройства (ВРУ) стоят дорого: от регулярных ложных срабатываний автоматики до выгоревшей изоляции и фатального поражения током. Распространенная практика сборки щитов «по наитию», с установкой автоматов завышенного номинала, чтобы «не выбивало при включении чайника и микроволновки», прямо нарушает базовые законы физики. Решение этой проблемы лежит в строгом соблюдении ПУЭ (Правил устройства электроустановок), математически точном расчете кабельных линий и грамотном построении каскада дифференциальной защиты.
Расчет сечения кабеля и номинала автоматических выключателей
Главное правило электромонтажа, которое часто игнорируют новички: автоматический выключатель (АВ) защищает не бытовой прибор, а кабельную линию от токов короткого замыкания (КЗ) и теплового разрушения при перегрузке.
Если на медный кабель марки ВВГнг-LS сечением 2.5 мм² установить автомат номиналом 25А, изоляция начнет плавиться и деградировать гораздо раньше, чем биметаллическая пластина теплового расцепителя разорвет цепь. Кабель превратится в нагревательный элемент внутри стены.
Таблица соответствия кабеля и аппаратов защиты (для скрытой медной проводки)
| Сечение жилы (ГОСТ) | Основное назначение группы | Максимальный длительный ток кабеля | Номинал автомата (кривая C или B) |
|---|---|---|---|
| 1.5 мм² | Освещение, слаботочные роутеры | 19 А | 10 А (допустимо 16 А, но не рекомендуется) |
| 2.5 мм² | Бытовые розеточные группы | 27 А | 16 А (строго!) |
| 4.0 мм² | Варочные панели, мощные кондиционеры | 38 А | 20 А – 25 А |
| 6.0 мм² | Вводной кабель (1 фаза), электрокотлы | 46 А | 32 А |
Дифференциальная защита: УЗО против Дифавтомата
Для защиты человека от поражения электрическим током при прямом или косвенном прикосновении, а также для защиты от пожаров из-за микроутечек тока, применяются устройства дифференциальной защиты.
Устройство защитного отключения (УЗО / ВДТ)
УЗО отслеживает разницу токов между фазным и нулевым проводником. Если ток «утекает» на заземленный корпус стиральной машины или через тело человека, УЗО моментально разрывает цепь (стандартная уставка для влажных зон — 10 мА, для обычных розеток — 30 мА).
Важный нюанс: УЗО не имеет встроенной защиты от короткого замыкания и сверхтоков. Оно сгорит при КЗ. Поэтому УЗО всегда устанавливается последовательно с автоматическим выключателем. При этом номинальный ток контактов УЗО должен быть равен или на ступень выше тока автомата (например: Автомат 16А защищает УЗО на 25А или 40А).
Дифференциальный автомат (АВДТ)
Это комбинированное устройство «два в одном», объединяющее в себе функционал автоматического выключателя и УЗО. Оно защищает линию сразу от трех факторов: перегрузки, короткого замыкания и утечки тока.
Что выбрать для щита?
- Связка «УЗО + Автоматы» дешевле. Одно мощное УЗО может защищать группу из 3–5 автоматов. Это классическая, надежная схема. Минус: при утечке тока УЗО обесточит всю группу, и искать проблемную линию придется методом поочередного включения автоматов.
- Дифавтоматы ставят на самые ответственные или «капризные» линии (холодильник, серверная, котел отопления, уличные розетки), чтобы авария на одной линии никак не затронула соседние. Главный минус дифавтоматов — высокая стоимость и (у бюджетных моделей) сложность определения причины срабатывания (КЗ или утечка).

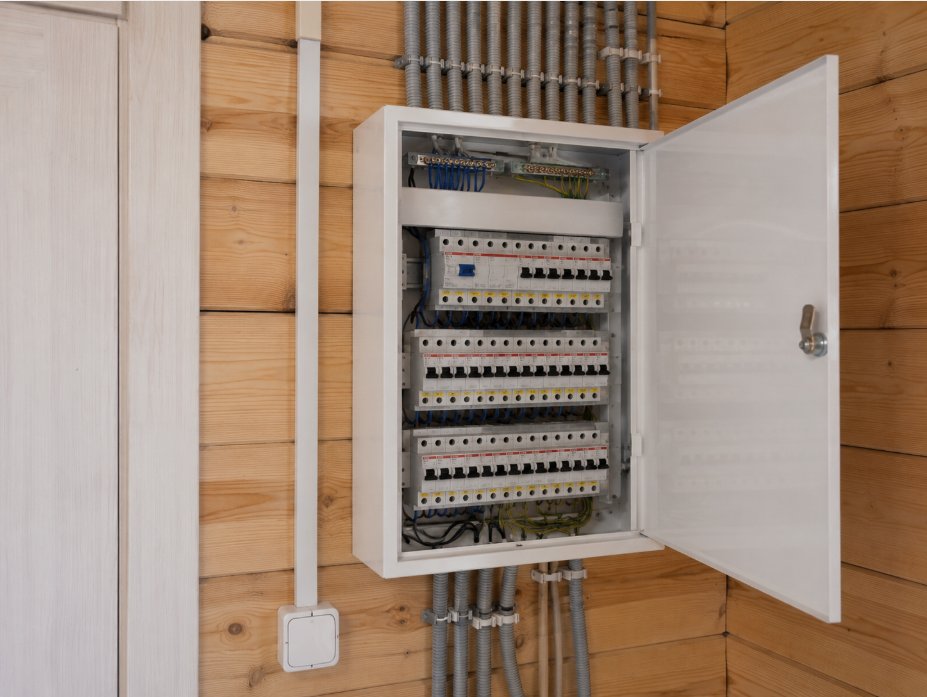

Частые ошибки при сборке распределительного щита
- Объединение нулевых проводников (N) после разных УЗО. Если нули от линий, защищенных разными УЗО, встретятся на одной нулевой шине, оба УЗО будут мгновенно срабатывать при включении любой нагрузки из-за ложного перераспределения токов. Под каждое УЗО нужна своя индивидуальная нулевая шинка.
- Использование аппаратов типа «АС» вместо типа «А». Дешевые УЗО типа «АС» реагируют только на переменный синусоидальный ток утечки. Однако современные импульсные блоки питания (компьютеры, стиральные машины с инверторным двигателем, LED-драйверы) генерируют пульсирующие постоянные токи утечки. УЗО типа «АС» их просто «не увидит». Для современной бытовой техники необходимо применять дифзащиту типа «А».
- Монтаж многопроволочных жил без опрессовки. Зажим гибкого провода (ПВ-3 / ПуГВ) винтом автомата приводит к перерубанию тонких проволочек, уменьшению сечения и сильному нагреву контакта. Гибкий провод обязательно оконцовывается втулочными наконечниками (НШВИ) с помощью кримпера.
Совет из практики (лайфхак мастера): Откажитесь от изготовления проволочных перемычек при обвязке модульной автоматики в пользу медных фазных шин (гребенок). Это кратно снижает переходное сопротивление, исключает нагрев клемм и освобождает рабочее пространство в щите. Если вы собираете трехфазный щит (380В), используйте на вводе кросс-модуль (распределительный блок). Это позволит вам в будущем за 5 минут перекинуть любую фазную нагрузку на другую фазу, если в доме возникнет перекос напряжений, не разбирая при этом половину щитка.
Чек-лист проверки готового электрощита
Перед подачей напряжения и сдачей объекта в эксплуатацию проведите базовый аудит:
- Протяжка всех винтовых соединений выполнена динамометрической отверткой (рекомендованное усилие для модульки до 63А обычно составляет 2.0 – 2.5 Н·м).
- Отсутствует оголенная медь (длина зачистки изоляции точно соответствует глубине клеммы, обычно 10-12 мм).
- Работоспособность каждого УЗО и АВДТ проверена нажатием кнопки «Тест» (имитация тока утечки).
- Схема щита логична, есть четкая нестираемая маркировка каждого автомата (принтерная печать, а не маркер по пластику).
- Вводной кабель надежно зафиксирован стяжками и не передает механическое напряжение на клеммы вводного рубильника.
Безопасная архитектура электросети
Надежная электрика не терпит экономии на аппаратах защиты и слепой веры в толщину купленного на рынке кабеля (который часто оказывается заниженной «усеченкой»). Грамотно спроектированный щит обеспечивает полную селективность — при аварийной ситуации локально отключается только проблемная линия, оставляя весь остальной дом со светом. Базируйте расчеты исключительно на нормах ГОСТ, подбирайте номиналы автоматов строго по сечению токопроводящей жилы, интегрируйте дифзащиту типа «А», и ваша электрика отработает заложенный ресурс без аварийных отключений и перегревов.
