Желание спрятать коммуникации в массиве бревна, бруса или внутри каркасных перегородок часто сталкивается с суровой физикой: малейшая дуга короткого замыкания (КЗ) в замкнутом деревянном канале мгновенно инициирует тление. Скрытая электропроводка в сгораемых конструкциях — самый технологически сложный и дорогой этап инженерного обустройства деревянного дома. Решение проблемы кроется в жестком соблюдении нормативов и отказе от компромиссных материалов. Трасса должна представлять собой непрерывный, заземленный металлический панцирь, физически изолирующий кабель от древесины.
Нормативная база: физика локализационной способности
Ключевой документ, регламентирующий электромонтаж — Правила устройства электроустановок (ПУЭ, п. 7.1.38), а также актуализированный СП 256.1325800.2016. Главное требование этих документов к скрытой прокладке по горючим основаниям — наличие у защитной оболочки локализационной способности.
Локализационная способность — это способность стальной трубы выдержать направленный тепловой удар от дуги короткого замыкания без прогорания стенок.
Иллюзия безопасности: почему металлорукав вне закона
Абсолютное большинство возгораний в новых деревянных домах происходит из-за попыток сэкономить и проложить кабель (даже качественный ВВГнг-LS или NYM) в гофрированной ПВХ-трубе или металлорукаве (РЗ-ЦХ).
- ПВХ-гофра: Заявленная маркировка «не поддерживает горение» работает только на открытом воздухе. Внутри деревянного канала при температуре КЗ пластик плавится за секунды, открывая огонь древесине.
- Металлорукав: Толщина его стальной ленты составляет всего 0.2–0.3 мм. При коротком замыкании металлорукав прожигается насквозь мгновенно. Кроме того, его спиральная структура не герметична: она пропускает кислород, необходимый для поддержания горения, и выпускает наружу раскаленные газы.
Единственный легитимный способ скрытой прокладки — использование глухих стальных или медных труб.
Толщина стенки трубы: зависимость от сечения кабеля
Инженерный расчет скрытой трассы начинается с подбора труб. Нормативы четко привязывают толщину металлической стенки к площади поперечного сечения токопроводящей жилы.
| Сечение медной жилы, мм² | Назначение линии | Автомат защиты, А | Требуемая толщина стенки трубы, мм |
|---|---|---|---|
| До 2.5 | Освещение, бытовые розетки | 10 – 16 | Не нормируется (рекомендовано от 1.5) |
| 4.0 | Розеточные группы кухни, кондиционеры | 20 – 25 | Не менее 2.8 |
| 6.0 – 10.0 | Электрокотлы, варочные панели, ввод | 32 – 40 | Не менее 2.8 |
| 16.0 | Магистральные линии | 50 – 63 | Не менее 3.2 |
Технология монтажа: от бурения до заземления

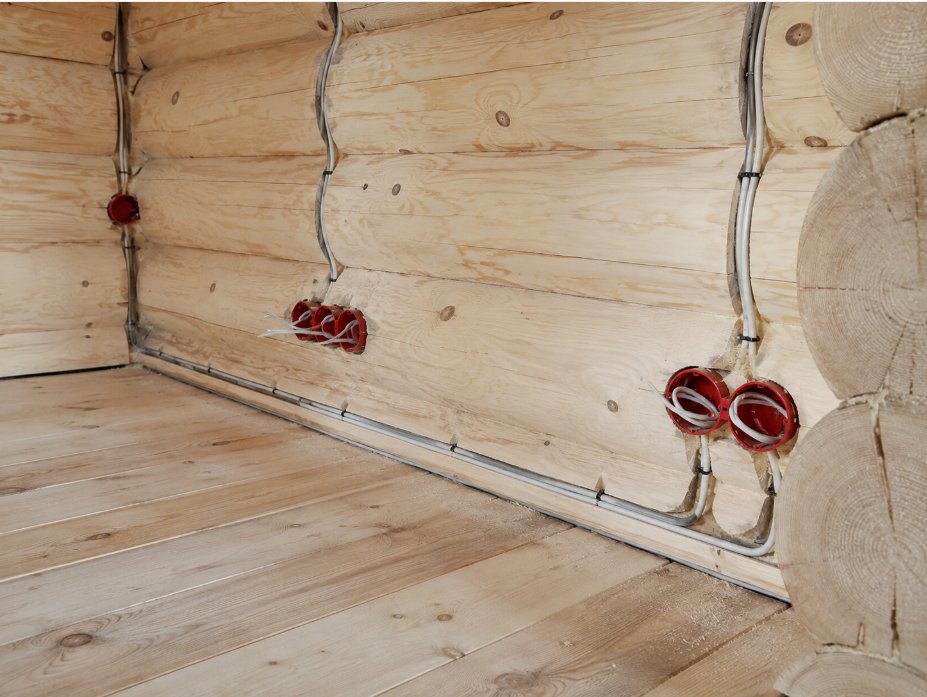

Скрытый электромонтаж в срубе или брусе невозможно сделать «после отделки». Каналы диаметром 25–32 мм бурятся длинными сверлами Левиса строго в процессе сборки стенового комплекта на производстве или непосредственно на стройплощадке.
- Герметизация стыков. Трубная магистраль собирается на резьбовых соединениях или сваривается. Нарушение целостности контура недопустимо. Если применяется сварка, внутри трубы не должно остаться грата (наплывов металла), чтобы не повредить изоляцию при протяжке.
- Монтаж распределительных коробок. Все распаечные коробки и подрозетники должны быть исключительно металлическими. Соединение трубы с коробкой выполняется резьбовым патрубком с контргайкой или сваркой.
- Уравнивание потенциалов (СУП). Весь стальной трубопровод должен быть непрерывным с точки зрения проводимости и жестко подключен к главной заземляющей шине (ГЗШ) в распределительном щите. Если на каком-то участке изоляция кабеля пробьет на трубу, должно произойти немедленное срабатывание УЗО или автоматического выключателя, а не появление опасного потенциала на стенах.
Частые ошибки чернового электромонтажа в срубах
- Игнорирование усадки здания. Бревенчатый дом садится на 3–7% от высоты. Если пустить жесткую вертикальную трубу от потолка к розетке без компенсационного зазора (свободного хода в канале), при усадке бревно зависнет на трубе, образуя огромные щели в стенах, либо труба деформируется и гильотиной перерубит кабель.
- Повреждение кабеля о края труб. После нарезки резьбы или резки болгаркой на краях трубы остается острая фаска. При протяжке ВВГнг-LS она счесывает изоляцию до меди.
- Отсутствие доступа к соединениям. Зашивать распаечные коробки глухой деревянной обшивкой запрещено. Любое клеммное соединение, опрессовка или сварка скруток должны оставаться обслуживаемыми.
Совет из практики: Самый надежный способ защитить изоляцию кабеля при выходе из стальной трубы в подрозетник — использовать торцевые пластиковые втулки. Но главный секрет безопасности кроется в контроле: обязательно проверяйте сопротивление изоляции мегаомметром (под напряжением 1000 В) до затяжки кабеля в трубу и сразу после нее. Это единственный способ убедиться, что вы не повредили оболочку на изгибах скрытой трассы. Если мегаомметр показывает менее 0.5 МОм — линия подлежит полному демонтажу.
Инженерный подход к безопасности деревянного строения
Проектирование и монтаж скрытой электрики в горючих стенах не терпит строительных компромиссов и работы «на глаз». Трудоемкость процесса сопоставима с прокладкой газопровода: точный расчет диаметров, сварка, нарезка резьбы и контроль целостности изоляции. Отклонение от жестких требований ПУЭ и использование эрзац-материалов вроде пластиковой гофры переводит ваш дом из категории безопасного жилья в зону перманентного риска теплового пробоя и неконтролируемого пожара внутри перекрытий.
